Старая проводка может привести к пожару в доме, так что ее следует заменить на новую. Эту тему мы рассмотрим в данной статье. Работа будет проводиться на конкретном примере - небольшой старый двухкомнатный дом, который сделан из глины, этим же материалом выполнена внутренняя штукатурка.

Точный срок прокладки электрической проводки неизвестен, но примерно с тех пор прошло 40-45 лет. Дом жилой, в нем проживает семья с ребенком. В течении ближайших лет планируется выполнить ремонт. Новые провода будут проходить по потолку, так как потолок потом все равно будет обшит гипсокартоном.

Вполне может быть, что в процессе ремонта электричество может быть еще не подведено. В этом случае на помощь приходит дизельный генератор. Заказать такое оборудование можно на сайте ДГУ.

Разводим электропроводку.

Для начала необходимо составить план будущей электрической проводки. Исходным местом будет щиток, который устанавливается в коридоре, в непосредственной близости от счетчика. Что касается схемы проводки, то в нашем случае она лучевая. Провода будут идти в каждое помещение от щитка: на розетки, на освещение.

Разветвление осуществляется в специальных распаечных коробах. В каждой комнате должна быть один распаечный короб. Лучше всего устанавливать их около двери, причем над выключателем. В коробе единовременно отходят проводка и на освещение, и на розетки.

В помещениях тоже применяется лучевая схема разводки проводов на розетки. Получается, что от короба на каждую розетку либо блок розеток прокладывается отдельный провод.

Какой нужен провод?

Так как речь идет о жилом доме, использовать лучше ВВГ - силовой кабель с медной однопроволочной или многопроволочными жилами. Изоляция осуществлена в виде ПВХ-пластиката. При покупке обратите внимание на маркировки. Нам подходит кабель с индексом "НГ".

Это говорит о том, что такая изоляция не распространяет горение. Самый лучший вариант - кабель ВВГнг-LS - изоляция не горит и не выделяет дыма.




Какое нужно сечение?

Для освещения выделяем кабель сечением 3х1,5 квадратных миллиметра. Не стоит экономить и покупать кабели подешевле или похуже, так как в этом случае даже обычная лампочка накаливания может сплавить всю проводку.

От распаечных коробов до розетки прокладываем уже кабель сечением 3х1,5 квадратных миллиметра, а вот от электрощитка до распаечных коробов - 3х2,5 квадратных миллиметра. Мы бы крайне не рекомендовали использовать тут кабели сечением 2,5 квадратных миллиметра, иначе монтаж в значительной степени усложниться.

Кроме того, абсолютно все розетки имеют норму подачи тока на 16 ампер, а это как раз соответствует сечению 1,5 квадратных миллиметра.

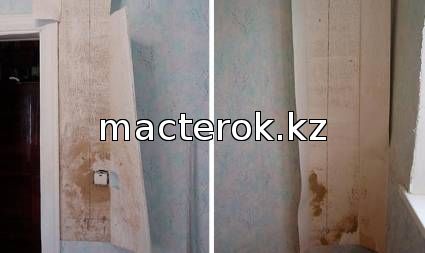

Правильная разметка на стене.

Сейчас уже редко встретишь дома или квартиры, где проводка открытая. Как правило, ее делают скрытой. Тут важно соблюдать одно очень важное правило - провода располагаем интуитивно понятно.

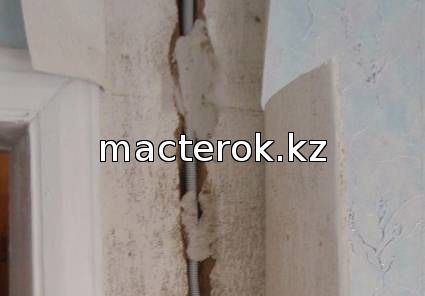

То есть даже если у вас при себе не будет схемы данной проводки, вы все равно должны представлять, как проложены провода и кабели. В этом доме кабели в стенах проложены вертикально.

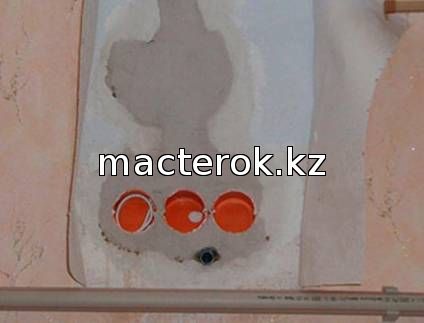

На стене имеется розетка? Тогда провод от нее вверх отходит строго вертикально либо также вниз, в зависимости от места прихода проводов. А над выключателем ставим распаечный короб.

Не стоит экономить и протягивать провода наискось. Розетки монтируются на высоте 25 см от пола, а выключатели - 90 см от пола.
